Super µT
Le nouveau capteur de déplacement sans contact Super µT de Sciensoria permet de mesurer un déplacement très faible de l’ordre du µm à une distance capteur-cible importante. Il est basé sur une technologie brevetée développée par Sciensoria.
Le fait de pouvoir mesurer un si petit déplacement à une grande distance capteur-cible ouvre la voie à de nombreuses applications : mesure de micro déplacements, mesure de vibrations, comparaison d’épaisseur,.., le tout sans contact.
Le Super µT utilise la même plate-forme de conditionnement du signal que les autres capteurs développés par Sciensoria: le Z-Scope*TL2M21.
Le capteur Super µT et son contrôleur Z-Scope*TL2k21 sur un banc d’essai
Caractéristiques de sortie
Caractéristiques signal de sortie/position de la cible du capteur Super µT
Linéarité
Si l’on choisit de travailler sur une petite portion de la courbe (entre les points 2 et 3 par exemple, comme le montre la figure ci-dessous), il est possible de mesurer finement le déplacement de la cible :
Variation du signal de sortie en fonction de la distance capteur-cible
En effet, la portion entre les points 2 et 3 de la courbe possède une allure monotone. Elle peux être représentée de manière approximative par un polynôme du 3ème ordre :
Approximation de la relation signal de sortie/distance par un polynôme du 3ème ordre
L’opération de mesure consiste à estimer la distance associée à une valeur du signal de sortie. Il est possible de le faire en utilisant le polynôme P déterminé ci-dessus. Pour pouvoir apprécier la qualité de la mesure, on représente la distance estimée en fonction de la distance réelle (mesurée par un moyen de référence, en l’occurence un LVDT Digimatic de Mitutoyo) comme ci-dessous :

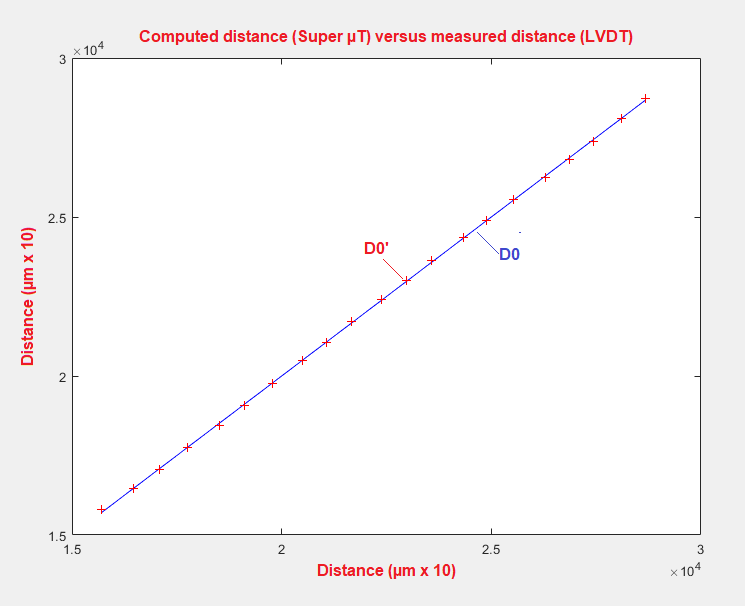

Distance estimée (D0′) par rapport à distance de référence (D0)
L’erreur de nonlinéarité, qui est déterminée selon la formule (D0-D0′)/D0*100, est représentée ci-dessous :
Erreur de nonlinéarité de la mesure
Ci-dessous, une vidéo montrant le fonctionnement de ce capteur
Applications possibles
- Mesure de déplacement
- Détection de vibration
- Mesure de distance
Ces mesures sont possibles à partir d’une distance de plusieurs mm voire de plusieurs dizaines de mm, ce qui constitue un avantage très important par rapport aux capteurs offrant une résolution équivalente (courants de Foucault, capacitif).
Contact
Pour plus de détails, contactez-nous par e-mail à info@sciensoria.fr ou via le formulaire de contact sur notre page Contact.
