Sciensoria redéfinit les standards des essais non destructifs (END) avec le lancement du Z-Scope TL2M21, un instrument de haute métrologie qui allie pour la première fois puissance de calcul industrielle et architecture ouverte.

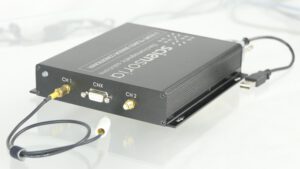

Vue de devant du Z-Scope TL2M21 illustrant ses 2 canaux de mesure et son connecteur d’interface avec automate externe.
La Puissance n’est plus une question de taille
Dans un boîtier compact de seulement 35 mm de hauteur, le Z-Scope TL2M21 embarque une architecture électronique digne des laboratoires les plus sophistiqués :
- Vitesse et pureté du Signal : Équipé de convertisseurs ADC 14 bits cadencés à 125 MHz et d’un FPGA haute performance, il offre un rapport signal sur bruit exceptionnel. Cette dynamique permet de distinguer des signatures électromagnétiques complexes (conductivité vs perméabilité) là où les appareils standards échouent.
- Autonomie totale : Grâce à son processeur ARM Cortex M4, il traite les signaux en temps réel de manière autonome, garantissant une réactivité immédiate sur les lignes de production.
Le Z-Scope TL2M21 : Haute performance et connectivité totale dans un format ultra-compact
Comprendre le principe : La puissance des Courants de Foucault
Le Z-Scope TL2M21 n’est pas un simple capteur de contact ; c’est un instrument qui utilise le phénomène physique des courants de Foucault et du champ magnétique pour “voir” à travers la matière de manière non destructive.
Comment ça marche ? L’appareil génère un champ magnétique alternatif via une sonde. Lorsqu’on approche cette sonde d’un matériau conducteur (métal, alliage, ou composite carbone), des courants électriques circulaires naissent à l’intérieur du matériau. Le Z-Scope analyse alors l’impédance, une valeur complexe composée de la Résistance R qui reflète la structure du matériau, fissures et de la Réactance X qui reflète les propriétés magnétiques et distance, ou “lift-off”.
Une Polyvalence sans précédent : du Laboratoire à l’Usine
Le Z-Scope TL2M21 élimine la frontière habituelle entre le laboratoire et l’usine :
- Innovation ouverte : Unique sur le marché, son environnement de développement est compatible avec l’IDE Arduino. Cette architecture permet aux chercheurs et ingénieurs de développer leurs propres algorithmes embarqués, transformant une “boîte noire” en un outil de mesure exactement adapté à leurs besoins.
- Intégration “Plug & Play” : Conçu pour l’industrie 4.0, il dispose d’interfaces logiques opto-couplées, d’une alimentation flexible (5V ou 24V) et d’une connectivité totale (Ethernet, Wi-Fi, USB, RS232) pour communiquer nativement avec tout automate (API).
Relever les Défis de la Haute Technicité
Le Z-Scope TL2M21 s’est imposé comme une solution de référence dans des secteurs où l’erreur n’est pas permise :
- Défense et Aéronautique : Mesure de la régularité des dépôts magnétiques sur avions de combat. Grâce à une modélisation fine, l’appareil sépare les effets de la matière de ceux du lift-off (distance de mesure), garantissant la conformité des revêtements stratégiques.
- Revêtement métallique : Validation de l’épaisseur et de la cohésion de dépôts métalliques projetés sur polymères par le procédé Cold Spray, une application réussie dès 2022.
- Contrôle non destructif par champ magnétique : Son entrée différentielle à haute impédance permet de connecter directement des capteurs à magnétorésistance géante, transformant l’unité en un magnétomètre de précision.
Z-Scope TM2M21 et WinEC(tm) – Un système de mesure/détection complet
Plus qu’un simple capteur, le Z-Scope TL2M21 est un système de métrologie rigoureux. Il est doté du logiciel WinEC(tm) développé par Sciensoria. Ce logiciel permet de réaliser toutes les opérations nécessaires pour réaliser des mesures physiques de précision : acquisition de données, analyse du signal, étalonnage du capteur avec des étalons standards, mesure/détection en temps réel.

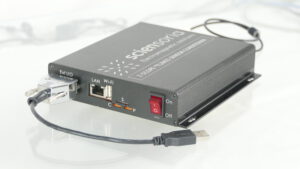

Vue arrière du Z-Scope TL2M21 illustrant sa connectivité complète (Ethernet, Wi-Fi).
Pour tout contact :
Sciensoria 18 avenue Joseph Jan 35170 BRUZ FRANCE – Site Internet : www.sciensoria.fr – E-mail : info@sciensoria.fr
À propos de Sciensoria : Spécialiste de l’instrumentation de mesure par courants de Foucault et magnétométrie, Sciensoria conçoit des solutions innovantes pour les essais non destructifs. Avec le Z-Scope TL2M21, l’entreprise confirme sa position de leader dans la miniaturisation des technologies de pointe.
Documentation :
- Fiche technique de l’appareil Z-Scope TL2M21
- Manuel d’utilisateur & Application à la mesure de conductivité électrique et perméabilité magnétique de revêtements minces
- Note d’application n°1 : contrôle de qualité des contacts électrique de disjonteurs
- Note d’application n°2 : mesure de l’épaisseur de dépôt métallique réalisé par la méthode Cold Spray
- Note d’application n°3 : mesure de conductivité électrique/perméabilité magnétique de dépôts métalliques minces
